Konstruiert für den Transport von schleißendem Fördergut in aufgeschlämmtem Zustand, erfüllt unser TT-Förderschlauchsystem nicht nur hohe Anforderungen an Dichte und mechanische Festigkeit, sondern zeichnet sich auch durch hohe Betriebssicherheit und lange Lebensdauer aus.
Es besteht aus drei leicht austauschbaren, genormten Komponenten:
TT-Förderschlauch, TT-Kupplung und TT-Dichtung.
TT-Schlauchsysteme

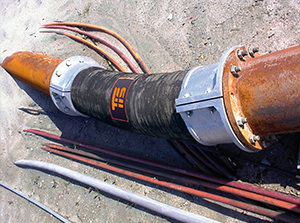

Das TT-Förderschlauchsystem von TIS
Die wichtigsten Vorteile:
- einfache Montage
- wiederverwendbare Kupplungen
- hohe Betriebssicherheit
- längere Lebensdauer
- weniger Betriebsunterbrechungen

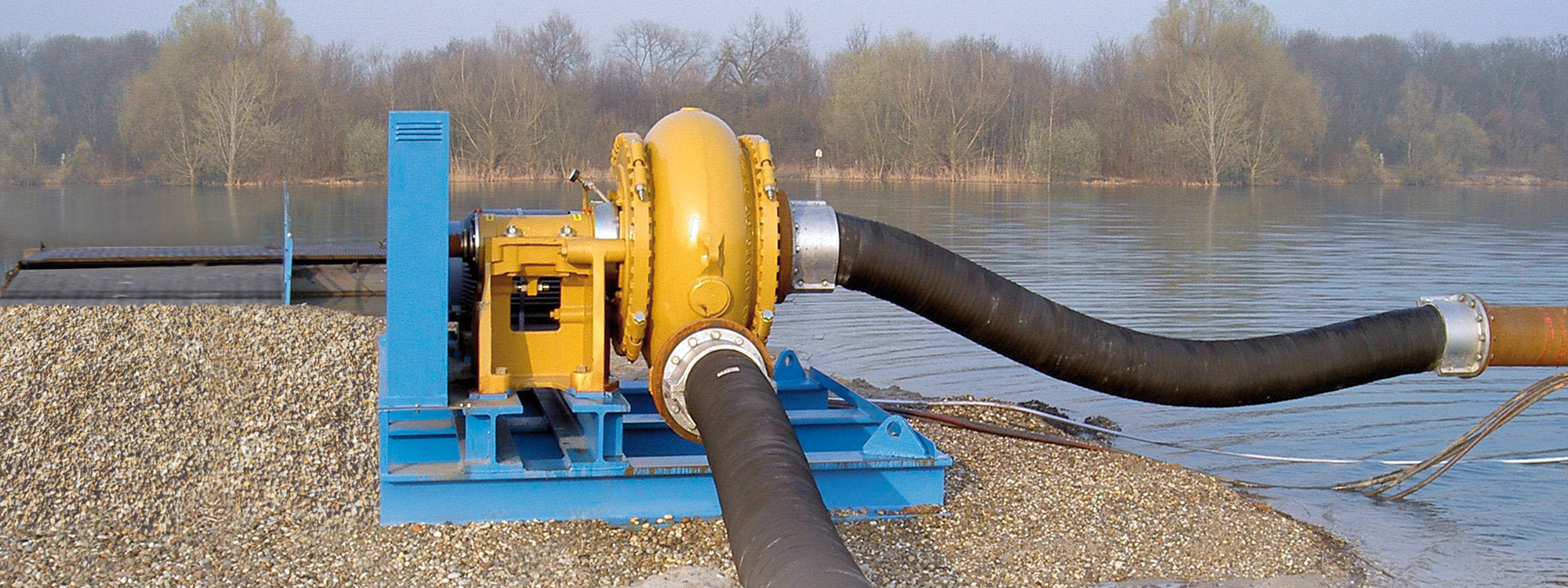

- Dämpfung der Vibration von Maschinen
- weniger Lärmbelastung
- umweltfreundlich

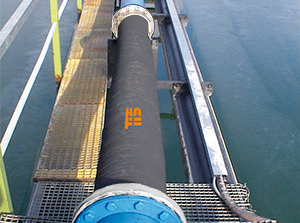

TT-Förderschlauch
Der Schlauch wird aus einer abriebfesten Innenseele mit glatten Wänden gefertigt, ist mit Gewebeeinlagen sowie einer eingebetteten Federstahldrahtspirale verstärkt und besitzt eine stoffgemusterte, UV- und witterungsbeständige Verschleißdecke. Ausgelegt für Betriebsdrücke von 5 bis 16 bar (je nach ND), ermöglicht er Saugleistungen bis 9 m WS Unterdruck (90% Vakuum). TT-Förderschläuche eignen sich auch hervorragend als flexible Verbindung zwischen Rohrleitungen, da sie alle Bewegungen absorbieren, die auf Temperaturänderungen oder Vibrationen zurückzuführen sind.

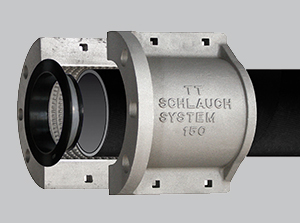

TT-Kupplung
Sie wird mechanisch um den glatten Schlauch befestigt. Diese Konstruktion gewährleistet, dass der Schlauch nach Kupplungsmontage seinen vollen Querschnitt behält. Die Kupplung kommt weder mit Fördergut in Berührung noch ist sie dem Verschleiß ausgesetzt und kann daher immer wieder verwendet werden. Unsere TT-Kupplungen werden aus korrosionsfestem Aluminiumguss hergestellt, wobei der vordere Flansch mit ovalen Löchern versehen ist. Dadurch lässt sich jede TT-Kupplung an die meisten Standardflansche anschließen. Bolzen für die Seitenflansche werden mitgeliefert.
TT-Dichtung
Sie ist vorgesehen für die Montage Kupplung an Kupplung, Kupplung an Rohrleitung oder Kupplung an Pumpe. TT-Dichtungen bestehen aus abriebfestem Verschleißgummi (ca. 60° Shore A) und haben eine konische Rückseite, um Unregelmäßigkeiten und Vertiefungen auszugleichen, die beim Zuschneiden am Schlauchende entstehen können. Während bei der Verwendung von Flachdichtungen der Schlauch präzise zugeschnitten und häufig plangeschliffen werden muss, bietet unsere TT-Dichtung einen entscheidenden Vorteil: Beim Ablängen des Schlauches muss nicht extrem genau gearbeitet werden. Das spart Zeit und erleichtert die Montage.
